产品概述：

艾德克斯IT8912E可编程高精度电子负载，独特的硬件电路实现CR-LED模式，可供PWM-LED power driver测试，可编程的内部参数，硬件实现仿真LED的电流。可通过软件程控并支持软件进行校正以及多种的工作模式和强大的编程功能，满足您的各种测试需求。IT8912E直流电子负载独创的CR-LED模式，专用于LED driver测试。用户只需要设定LED驱动的工作电压，电流及系数，即可测得LED驱动的真实输出参数。不同于通用型的电子负载，8912E的CR-LED模式采用纯硬件的电路设计，不需要经过MCU模块的软件运算，提高了CR模式控制回路的速度和稳定性，从而解决了LED驱动测试中电压电流抖动的问题。此外，IT8912E增加了频宽，帮助用户实现负载动态的PWM调光测试。

产品优势:

n 高可见度真空荧光VFD显示屏

n 高达20KHz的 CC动态模式

n 电压测量分辨率高达 10mV 电流 10UA

n 电压,电流测量速度最高可达50KHz速度

n 可根据测试参数之设定规格高/低限制，自动判定测试结果是否有超出设定规格

n 独特的CR-LED模式,提供完美的PWM-LED power driver测试方案

n 简单的可编程参数设定，可应用于仿真不同特性的LED 灯

n 可调频率、占空比PWM调光输出口

n I-pp/I-max量测功能可以测试LED恒流源的电流脉动及开启瞬间的浪涌电流

n 提供：CR-LED、CC、CV+ CC、CR、CW等工作模式

n 支持VISA / USBTMC/ SCPI 通讯协议

n 内置GPIB,USB,RS232通讯接口

产品功能：

调光测试功能(PWM)

IT8912E可编程高精度电子负载可供PWM-LED power driver 测试

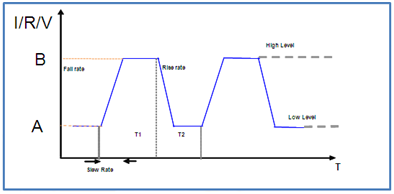

动态测试功能(Tran)

动态负载的操作是在两个准位间周期性的切换，电源供应器的调整率和瞬时的反应在高低电流准位，持续的时间及升降率的混合变化下监视它的输出电压波形。动态测试功能可应用于电源供应器的整体回路之反应，利用负载的这一模式测试电源的瞬态响应时间，反应出电源在拉载电流阶跃变化时自身稳定的能力。

[page]
LIST功能

用户可以根据自己的测试需求修改编辑电压电流随时间输出变化的波形，当给电源提供一个触发信号后，电源会按照预先编辑好的波形，自动变换输出。假设测试需求为：5V/2A/10S，10V/5A/25S,8V/2A/15S，则可通过编辑list波形来实现。

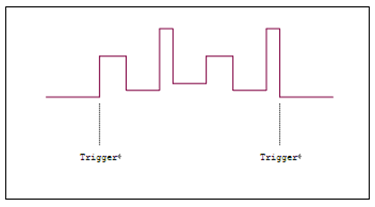

List如下图所示：

短路测试功能

IT8912E直流电子负载可以在输入端模拟一个短路电路。短路操作不影响当前的设定值，当短路操作切换回OFF状态时，电子负载返回到原先的设定状态。电子负载短路时所消耗的实际电流值取决于当前负载的工作模式及电流量程。

外部模拟量测量功能

IT8912E直流电子负载通过后面板的EXT PRG(正负)模拟量端口来控制负载的带载电压或电流，在EXT PRG端子处接入0-10V可调电压来模拟0到满量程的输入，从而来调节电子负载的输入电压和电流的值(10V对应负载满量程的电压或电流值)。模拟量控制接口满足工业生产中的控制需求，在不需要使用PC机控制的前提下，可以通过PLC实现输出电压的控制

Sense 功能

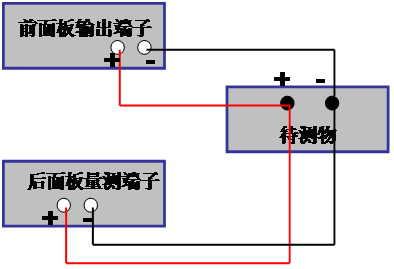

在进行大电流测试或测试导线较长的情况下，使用远端量测功能允许补偿在电源前面板端子和待测设备之间的电线上的压降 Sense功能可补偿线上的压降，其接线图为：

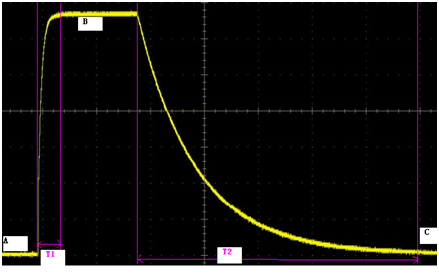

电压上升时间测试

IT8912E直流电子负载提供特有的电压上升/下降时间测试功能。此功能可简单模拟示波器测试电源的电压上升/下降速度。
